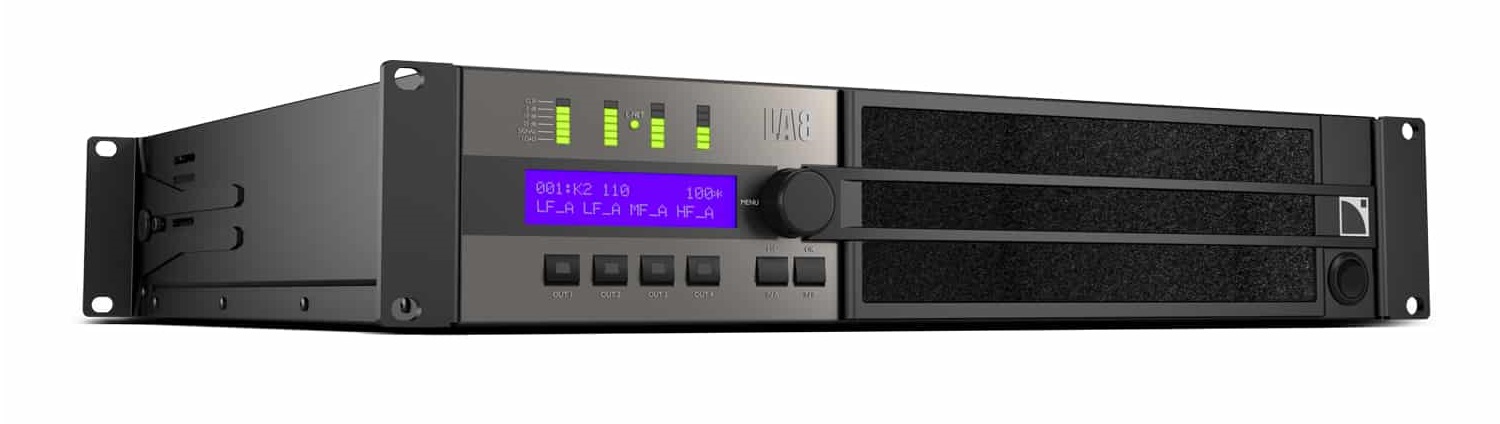

L-Acoustics La8

L-Acoustics La8

— Эффективная система усиления, мощный процессор, работа в сети Ethernet
— Высококлассный 24-битный цифро-аналоговый преобразователь, динамический диапазон 130 дБ
— 32-битный процессор SHARC, выполняющий операции с плавающей точкой, частота дискретизации 96 кГц
— Секция усиления имеет 2 входных и 4 выходных каналов
— Выдаваемая мощность 4 X 1800 Вт на 4 Ом
— Комплексная БИХ / КИХ фильтрация
— Эксклюзивная система защиты динамиков L-DRIVE
— Предустановленная библиотека акустических систем L-ACOUSTICS (V-DOSC, dV-DOSC, KUDO, SB18, SB28 проч.)
— Готовый для будущего подключения к сети многоканального цифрового звука
— Удалённый контроль и мониторинг NETWORK MANAGER
— Встроенная поддержка стандарта AES/EBU (с мая 2011 года)

Возможности цифровой обработки

Цифровая обработка осуществляется 32-разрядным процессором SHARC, обрабатывающим аудио сигнал с частотой дискретизации 96 кГц. Комплексное применение КИХ и БИХ фильтрации позволяет добиваться абсолютно линейного фазового отклика и значительно улучшить импульсную характеристику системы, что непосредственно отражается на качестве звука, добавляя ему прозрачности и реалистичности. Двухкаскадные 24-битные цифро-аналоговые преобразователи обеспечивают большой динамический диапазон — до 130 дБ.

Система защиты динамиков L-Drive анализирует текущий уровень сигнала, одновременно оценивая его действующее значение (RMS). При приближении к критическим значениям, когда колебания мембраны достигают предельно допустимых амплитуд, либо же при значительном нагреве обмотки L-Drive снижает мощность до допустимого уровня. Подобный механизм автоматически регулирует мощность, подаваемую на динамики, одновременно сохраняя высокие значения динамического диапазона.

Библиотека пресетов, насчитывающая 89 предустановленных заводских профилей и 10 профилей пользователя, позволяет практически мгновенно настроить любую возможную конфигурацию акустического массива L-ACOUSTICS.

Усиление

Два входных и четыре выходных канала усилителя обеспечивают оптимальную гибкость системы. Диапазон мощности LA8 4 x 1800 Вт на 4 Ом полностью удовлетворяет требованиям самых мощных систем L-ACOUSTICS (к примеру, системы К1). Встроенные технологии сохраняют очень большие значения динамического диапазона, что необходимо для качественного воспроизведения живого звука, а высококлассные компоненты обеспечивают исключительную надежность в работе — и всё это совмещено в небольшом эргономичном корпусе с редкостным соотношением размера / веса!

Интерфейс пользователя

С передней панели осуществляется быстрый доступ к параметрам входных и выходных каналов. Вращающиеся регуляторы обеспечивают удобное перемещение в меню пользователя, а имеющийся ЖК-дисплей отображает все параметры системы в режиме реального времени.

Доступные команды включают активацию беззвучного режима, регулировку усиления, выбор профиля, настройки задержек и полярности. Навигация в меню проста и интуитивна. В дополнение к заводской библиотеке пресетов, оператор может настроить и сохранить до 10 собственных профилей.

Конфигурация системы

Поддерживается большое разнообразие конфигураций благодаря четырём выходным каналам под управлением мощного процессора. Библиотеки пресетов предоставляют звукооператору значительную свободу действий при конфигурирование новой системы.

Сеть L-Net

Технология L-Net использует высокоскоростное сетевое соединение (100 Мбит/с) для мониторинга и контроля каждого усилителя в режиме реального времени. В одну сеть объединяются до 253 усилителей. Разнообразные поддерживаемые топологии сетей (типа гирлянда, звезда, гибридная) вносят значительный вклад в общую гибкость системы. Управляющий ПК соединяется с усилителями при помощи витой пары (5-й и выше категории), для чего на контроллерах имеются порты Ethernet.

Сеть цифрового звука

Оба усилителя LA8 и LA4 имеют разъем для установки звуковой карты L-DGA с 65-канальной шиной (64 звуковых плюс 1 канал управления и мониторинга). Технология обладает чрезвычайно низкой латентностью и высокой надёжностью. Плата L-DGA также поддерживает каскадное соединение нескольких усилителей посредством витой пары. Распределением сигнала между несколькими платами управляет программа NETWORK MANAGER.

Дистанционное управление по сети

NETWORK MANAGER — программа для дистанционного контроля и мониторинга усилителей с компьютера (ОС Windows®). Полноценная визуализация состояния сети и каждого усилителя в отдельности. Интерфейс имеет богатое меню, позволяет непосредственно управлять величиной усиления, активацией беззвучного режима, задержками. Средства оптимизации тональности помогут быстро добиться необходимого баланса акустической системы.

NETWORK MANAGER также обеспечивает полный визуальный мониторинг прохождения сигналов, быстрое обнаружение любых сбоев в сети, режимы ожидания и инициализации.

Технические характеристики:

— Секция усиления
— Переключатель питания 120 В / 230 В
— Мощность усиления 4 х 1100 Вт на сопротивление 8 Ом, искажение THD 1%, все каналы задействованы одновременно, пиковая мощность 4 х 1300 Вт
— 4 х 1800 Вт на сопротивление 4 Ом, искажение THD 1%, все каналы задействованы одновременно, пиковая мощность 4 х 2500 Вт
— Усиление 32 дБ

Аудио

— Частотная характеристика 10 Гц…30 кГц, -1,5/+0 дБ на сопротивление 8 Ом
Выходной шум -67 дБВ (в полосе 20 Гц…20 кГц, А-взвешенный)
— Динамический диапазон выходного сигнала 107 дБ (20 Гц…20 кГц, А-взвешенный)
— Максимальный уровень входного сигнала 22 дБВ (симметричный, искажение THD 1%)
— Разделение каналов 90 дБ
— Входное сопротивление 22 кОм, симметричный
— Процессор (DSP)
— Процессор Sharc, 32-битный, операции с плавающей точкой, частота дискретизации 96 кГц
24-битные аналого-цифровые преобразователи, динамический диапазон преобразования 130 дБ
Комплексный алгоритм цифровой фильтрации БИХ+КИХ
— Диапазон изменения задержки входа 0…500 мс
— Диапазон изменения задержки выхода 0…35 мс
— Секция LA Network Manager управления усилителем по сети Ethernet
— Система защиты L-Drive, мониторинг температуры динамиков в реальном времени
— Вносимая задержка 3,9 мс
— Встроенная библиотека пресетов
— 89 заводских пресетов (4-канальная моно, 2х2 стерео, гибридная 1х3 + сабвуферный канал)
V-DOSC, dV-DOSC, KUDO
SB118, SB28, SB218
115XT HiQ
— 10 собственных пресетов пользователя
— Гибкая маршрутизация входов на выходы

Размеры
— Высота 2U
— Габариты (ДхШхВ) 88,1 х 483 х 420 миллиметров
— Вес 12,2 килограмма
